S: Apakah itu EMI Shielding Gasket
J: Gasket pelindung EMI (Gangguan Elektromagnetik), juga dikenali sebagai gasket EMC (Keserasian Elektromagnet), ialah komponen khusus yang digunakan dalam sistem elektronik dan elektrik untuk menghalang laluan gangguan elektromagnet atau gangguan frekuensi radio (EMI/RFI) antara dua yang bersebelahan. permukaan, biasanya di mana terdapat celah atau kelim dalam kandang elektronik atau kabinet.
Tujuan utama gasket pelindung EMI adalah untuk mencipta pengedap konduktif antara dua permukaan, seperti permukaan mengawan kepungan elektronik atau tepi PCB (Papan Litar Bercetak). Meterai ini membantu untuk mengandungi pelepasan elektromagnet daripada elektronik di dalam dan menghalang gangguan luar daripada memasuki kepungan. Gasket pelindung EMI biasanya digunakan dalam aplikasi seperti peralatan telekomunikasi, peranti perubatan, elektronik ketenteraan dan aeroangkasa, elektronik pengguna dan banyak lagi.
Ciri-ciri utama gasket pelindung EMI termasuk:
1.Bahan Konduktif:Gasket ini lazimnya diperbuat daripada bahan yang konduktif elektrik, seperti elastomer (getah) berisi logam atau bahan konduktif fabrik atas buih.
2.Bentuk dan Profil:Gasket pelindung EMI datang dalam pelbagai bentuk dan profil, termasuk gasket, gelang-O dan gasket jalur, untuk memenuhi keperluan pengedap yang berbeza.
3.Mampatan:Apabila kedua-dua permukaan disatukan, gasket dimampatkan, memastikan sentuhan elektrik yang baik dan pengedap yang ketat.
4. pelekat konduktif:Sesetengah gasket pelindung EMI mempunyai pelekat konduktif pada satu atau kedua-dua belah pihak untuk membantu melekatkan gasket pada permukaan mengawan.
5. Rintangan Alam Sekitar:Banyak gasket pelindung EMI direka untuk menahan keadaan persekitaran yang keras, termasuk suhu yang melampau, kelembapan dan bahan kimia.
6. Piawaian Pematuhan:Gasket pelindung EMI selalunya dihasilkan untuk memenuhi piawaian dan peraturan pematuhan khusus, seperti MIL-STD-461 untuk aplikasi ketenteraan atau peraturan FCC untuk elektronik pengguna.
Dengan menggunakan gasket pelindung EMI, pengeluar boleh meningkatkan keserasian elektromagnet produk mereka, mengurangkan risiko gangguan antara komponen elektronik dan memastikan peranti elektronik memenuhi keperluan kawal selia untuk pelepasan dan kerentanan kepada gangguan.
J: Di SHENZHEN EMIS ELECTRON MATERIALS LTD., CO, kami berbangga menjadi pengeluar terkemuka yang mengkhusus dalam pelbagai penyelesaian perisai EMI yang canggih. Dengan komitmen terhadap kecemerlangan, inovasi dan kebolehpercayaan, kami telah mewujudkan diri kami sebagai rakan kongsi yang dipercayai untuk perniagaan yang mencari perlindungan gangguan elektromagnet berkualiti tinggi.
Tawaran Teras Kilang Kami:

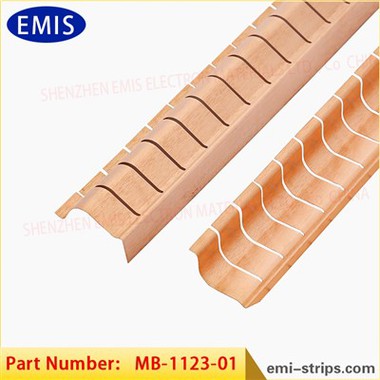

1. Stok Jari dan Gasket Tembaga Beryllium:
BeCu SMD Spring
Mata Air Tembaga Berilium
Jalur Perisai Bilik Perisai & Spring SUS
2. Fabric-over-Foam (Buih Konduktif):
R&D dan Pengeluaran Komprehensif
3. Melindungi Mesh Mengait dan Melindungi Panel Sarang Lebah:
Reka Bentuk dan Pembuatan Pakar
4. Bahan Konduktif:
Kerajang Tembaga
Getah Konduktif
Cermin Mata Perisai Ferrite
5. Bahagian dan Peralatan Setem Ketepatan:
Bahan untuk Aplikasi Pelbagai
S: Mengapa Pilih Fingerstock dan Gasket BeCu Kami?
J: Stok Jari dan Gasket Beryllium Copper (BeCu) kami menonjol dengan prestasi luar biasa:
Ketahanan Unggul:Gasket ini mengekalkan bentuk dan integritinya walaupun selepas 10,000 pemampatan.
Keberkesanan Perisai Elektrik:Mencapai perlindungan EMI yang cemerlang dengan keberkesanan perisai 80-100dB dan perisai medan H sebanyak 60-70dB pada 200 MHz.
Julat Frekuensi Luas:From 2 GHz plane wave shielding of 75-120dB to >Keberkesanan perisai 110dB untuk satah 100 MHz, produk kami cemerlang merentasi spektrum yang luas.
Kebolehpercayaan & Penghantaran Cepat:Berharap pada kami untuk kualiti yang boleh dipercayai dan penghantaran cepat. Alami kekonduksian yang sangat baik dan kestabilan dimensi.
Ketahanan Suhu:Gasket kami berfungsi secara konsisten merentasi julat suhu yang luas dan bukan magnet.
Pilihan Serbaguna:Pilih daripada pelbagai pilihan pelekap, saiz dan konfigurasi untuk memenuhi keperluan khusus anda.
Daya Mampatan Rendah:Manfaat daripada daya mampatan rendah sambil menikmati sifat spring maksimum.
Aloi Tembaga Kekuatan Tinggi:Kami menggunakan aloi tembaga berkekuatan tertinggi dengan masa kitaran yang panjang.
Kebolehsuaian:Gasket kami mematuhi variasi jurang yang besar dan sesuai untuk aplikasi dua arah.
Pematuhan:Semua produk kami mematuhi ROHS, memenuhi piawaian industri terkini.
Aplikasi:
BeCu Fingerstock dan Gasket kami banyak digunakan dalam industri seperti:
Komunikasi
Kabinet Komputer
Peralatan perubatan
Peralatan Tenaga Baru
Di SHENZHEN EMIS ELECTRON MATERIALS LTD., CO, kami berdedikasi untuk menyediakan penyelesaian perisai EMI yang komprehensif yang memperkasakan produk anda dengan perlindungan gangguan elektromagnet tahap tertinggi. Rakan kongsi dengan kami untuk teknologi termaju, kebolehpercayaan dan komitmen terhadap kecemerlangan.
S: Bagaimanakah gasket pelindung EMI berfungsi?
A: Gasket pelindung EMI (Gangguan Elektromagnet) berfungsi dengan mencipta penghalang yang menghalang laluan sinaran elektromagnet atau gangguan antara dua permukaan bersebelahan. Gasket ini direka untuk memberikan kekonduksian elektrik dan pengedap yang ketat, menghalang gelombang elektromagnet dengan berkesan dan memastikan integriti peralatan elektronik yang sensitif. Begini cara mereka berfungsi:
1.Bahan Konduktif:Gasket pelindung EMI lazimnya diperbuat daripada bahan konduktif, seperti elastomer (getah) berisi logam atau bahan konduktif fabrik atas buih. Bahan-bahan ini mempunyai keupayaan untuk mengalirkan elektrik.
2.Mampatan:Apabila dua permukaan atau komponen bersentuhan atau disatukan, gasket pelindung EMI dimampatkan di antara keduanya. Mampatan ini memastikan sentuhan elektrik yang baik antara gasket dan permukaan mengawan, mewujudkan laluan konduktif.
3. pengedap:Sebagai tambahan kepada sifat konduktifnya, gasket pelindung EMI juga berfungsi sebagai pengedap. Mereka mengisi celah, jahitan atau sambungan dalam penutup elektronik, PCB atau peralatan lain yang kemungkinan gangguan elektromagnet boleh masuk atau terlepas.
4. Menyekat EMI:Gangguan elektromagnet terdiri daripada gelombang elektromagnet (radiofrequency radiation) yang dihasilkan oleh peranti elektronik atau sumber luaran. Apabila gelombang ini menemui gasket pelindung EMI, yang kini merupakan sebahagian daripada laluan konduktif, ia mendorong arus elektrik dalam bahan gasket.
5. Penyerapan dan Refleksi:Arus elektrik teraruh mengalir melalui bahan gasket konduktif dan, dalam proses itu, menyerap dan menghilangkan tenaga gelombang elektromagnet yang masuk. Penyerapan ini mengurangkan keamatan gangguan.
6. Refleksi:Sebahagian daripada gelombang elektromagnet dipantulkan jauh dari kawasan terlindung kerana sifat konduktif bahan gasket, menghalangnya daripada memasuki atau melarikan diri.
7. Penutup Lengkap:Untuk mencapai perisai EMI yang berkesan, keseluruhan kepungan elektronik atau kawasan yang menjadi perhatian perlu disertakan dengan bahan gasket konduktif, memastikan tiada celah atau kawasan tidak terlindung.
8. Pelbagai Lapisan:Dalam kes di mana tahap perisai yang lebih tinggi diperlukan, pelbagai lapisan bahan perisai dan gasket boleh digunakan untuk meningkatkan lagi perlindungan.
Dengan menggunakan gasket pelindung EMI, pengeluar boleh mengawal dan meminimumkan gangguan elektromagnet dengan berkesan, memastikan peralatan elektronik beroperasi dengan pasti dan mematuhi piawaian dan peraturan keserasian elektromagnet (EMC). Gasket ini memainkan peranan penting dalam industri di mana integriti isyarat, keselamatan data dan pencegahan gangguan adalah penting, seperti telekomunikasi, aeroangkasa, peranti perubatan dan elektronik pengguna.
S: Gasket pelindung EMI diperbuat daripada bahan apa?
J: Gasket pelindung EMI boleh dibuat daripada pelbagai bahan, bergantung pada keperluan khusus dan aplikasi yang dimaksudkan untuknya. Pemilihan bahan adalah penting untuk prestasi mereka dalam menyekat gangguan elektromagnet dengan berkesan. Berikut adalah beberapa bahan yang biasa digunakan:
1. Elastomer Berisi Logam:Gasket ini dibuat dengan mengadun zarah logam konduktif, seperti perak, nikel atau tembaga, dengan bahan elastomer seperti silikon atau neoprena. Gabungan logam dan elastomer memberikan kedua-dua kekonduksian elektrik dan fleksibiliti. Elastomer berisi logam sering digunakan apabila gasket boleh mampat diperlukan, kerana ia boleh mematuhi permukaan yang tidak teratur.
2. Konduktif Fabric-over-Foam:Gasket jenis ini terdiri daripada lapisan fabrik konduktif yang dilaminasi pada substrat buih. Buih memberikan sifat kebolehmampatan dan pengedap yang diperlukan, manakala fabrik konduktif menawarkan kekonduksian. Gasket fabrik atas-buih konduktif biasanya digunakan dalam penutup elektronik dan boleh berkesan pada pelbagai frekuensi.
3. Getah Konduktif:Gasket getah konduktif biasanya dibuat daripada getah silikon yang diisi dengan zarah konduktif. Gasket ini terkenal dengan ketahanan dan daya tahannya. Ia sering digunakan dalam aplikasi yang memerlukan pengedap alam sekitar sebagai tambahan kepada perisai EMI.
4. Kerajang Logam:Lembaran logam nipis, seperti tembaga atau aluminium, juga boleh digunakan sebagai gasket pelindung EMI. Kerajang ini selalunya digabungkan dengan sandaran pelekat, membolehkan ia mudah digunakan pada permukaan mengawan kandang elektronik atau PCB. Kerajang logam amat berkesan pada frekuensi tinggi.
5. Plastik Konduktif:Sesetengah gasket diperbuat daripada plastik konduktif yang menggabungkan bahan tambahan konduktif. Bahan-bahan ini boleh dibentuk atau diekstrusi ke dalam pelbagai bentuk dan digunakan dalam aplikasi di mana bahan-bahan bukan logam yang ringan diutamakan.
6. Wire Mesh:Dalam kes tertentu, bahan dawai, biasanya diperbuat daripada logam, digunakan sebagai gasket pelindung EMI. Jerat ini direka bentuk untuk menyediakan penghalang konduktif sambil membenarkan pengudaraan atau keterlihatan dalam aplikasi seperti tingkap atau bolong berperisai RF.
